El sistema DSP Compact WRM es un equipo de ocho canales, para análisis y control de condición de máquinas por vibraciones y otras variables.
Un dispositivo de control 24/7 que puede comunicarse por red inalámbrica industrial de 802.11b/g.
Las mediciones que realiza en sus ocho canales son: aceleración, velocidad, desplazamiento y envolvente.
Posee ademas 2 canales de AC y 2 canales para medir temperatura o 4-20mA .
Los datos pueden ser guardados en el equipo internamente en memoria o transmitirlas al software de análisis y seguimiento de las máquinas controladas,
incluyendo un sistema de alarmas, las cuales activan alertas digitales o relay, además de avisos continuos en pantalla del la PC de control.
Es ideal para:
Equipos críticos y semi críticos de toda la planta.
Monitoreo remoto a través de Internet y análisis remoto de fallas.
Detección de desbalanceos temporales y condiciones de las máquinas en procesos de producción.
Seguimiento de problemas repetitivos y apto para resolución de problemas
Detección de seguimiento de fallas de rodamientos, cavitaciones y rendimientos de película lubricante.
Maquinas con bajo mantenimiento por dificultad de acceso.
Equipo apto para registros de largos periodos sin conexión, tipo registrador o caja negra.
Beneficios
Rápida implementación y puesta en marcha, reduciendo costo de instalación.
Sistema adicional al monitoreo predictivo de condición de máquina.
Sistema de monitoreo 24/7 confiable y sin mantenimiento.
Fácil reubicación y reinstalación de todo el conjunto.
Fácil conexionado WiFi, para ahorrar instalaciones de red.
Equipo apto para maquina en movimiento y de difícil acceso.
Sistema ampliable para la cobertura de monitoreo de condición.
Deducir el valor adicional de la infraestructura instalada WiFi.
Hardware y Software adaptables a sistema de control de producción de máquinas y/o equipos.
Operación completamente apta para instalaciones que se encuentren en movimiento.
Descripción general:
La multiplicidad de canales se realizan de manera sencilla y optimizada por el equipo.
Cada módulo de monitoreo dispone de 4 a 8 canales de acelerómetros más las entradas auxiliares para el registro adicional de variables de proceso y RPM.
El sistema puede controlar en un mismo software más de 200 canales diferentes, pudiendo procesar entre esos puntos más de 1.200
mediciones en forma simultanea, con un mismo software de análisis y una terminal.
Los canales poseen salidas de relay para activar alarmas instantáneas si los umbrales configurados por software son superados.
Las mediciones que se programan por puntos pueden ser escalares o espectrales, las variables son configurables en cada punto de medición y
las características propias de cada medición son extremadamente flexibles.
Las rutinas de medición de los puntos de las máquinas configuradas, pueden programarse en rutinas automáticas de seguimiento
con períodos de tiempos distintos entre medición y registro de la medición.
El sistema de monitoreo se realizada bajo la configuración y supervisión del software DSP Machinery Control el cual será el encargado de definir la arquitectura del sistema de monitoreo y seguimiento de los datos en forma On Line.
Componentes del sistema
PC con sistema operativo Windows (no incluida)

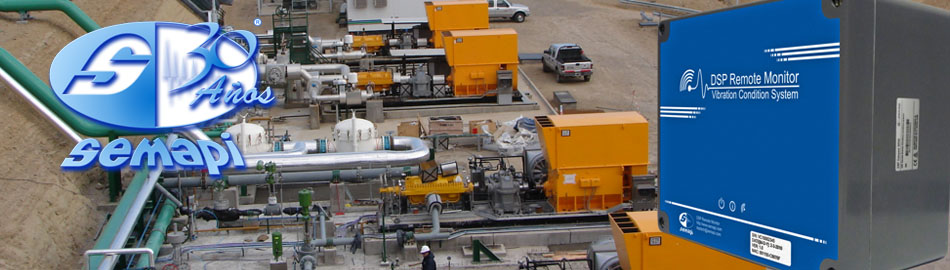

Hardware DSP Remote monitor.
sensores de vibraciones tipo ICP
Especificaciones
Adquisición de datos y procesamiento
Conversor analógico digital (ADC)
16 bits de medición simultánea en los canales 1 a 6
Frecuencias de muestreo
Tasa efectiva: 64 Hz a 102,4 kHz
Respuesta en frecuencia: 0,5 Hz a 32 kHz
Longitudes de bloque de datos
256, 512, 1.024, 2.048, 4.096, 8.192,
16.384, 32.768.
Líneas espectrales: 400 Hasta 25 600
Ventanas: Hanning o Flat Top
Sistema de relays:
2 (dos) relays independientes NA -NC.
Programables por software, para activar con
sistema de alarmas y verificación de estados
de canales, sensores y cables.
Entradas
Diez (10) canales de CA
Entrada: 10 V pico-pico - potencia ICP
Rango de ± 5 V
Dos (2) canales DC
Rango: de DC, 0-10 fija V rango o
4 a 20 mA de entrada con una función de
resistencias de carga (configurable)
Un (1) Trigger, Tacómetro para RPM
Señal requerida: TTL o - 5-24 V del pulso,
de 6 a 600 000 pulsos por minuto (0,1 a 10
000 Hz)
Alimentación: 12 max V CC, máximo 10 mA.
Mediciones
Canales de CA:
Aceleración, velocidad, desplazamiento,
envolvente.
Calanes para gráfico órbital
Canales DC: Genérico DC, de
4 a 20 mA y temperatura.
Modos de adquisición de datos
Wake-up Programable, con reloj interno
mediciones programable por:
Segundo - minuto - hora- día- mes-
Activación desde el PLC.
Modo continuo y canales simultáneos.
± 5 V
± 5 V
Mecánica y ambiental
Protección: IP 67, NEMA 4X
Material: policarbonato reforzado con fibra de
vidrio
Peso aproximado con la batería: 1,8 kg
Temperatura de funcionamiento: -10 a +60 ° C
Prensa cables de entrada: 8 piezas metálicos
reforzados.
Humedad 95% sin condensación.
Certificaciones
Inalámbrico
FCC: Parte 15, Clase B - ETSI:
EN 300 328 v1.6.1 (2004-11) ·
EN 301 489-1 V1.5.1 (2004-11) ·
EN 301 489-17 V1.2.1 (2002-08) ·
Peligrosos Área
Clase I, División 2, Grupos A, B, C, D
Con alimentación externa.
Comunidad Europea
CE y RoHS.
Comunicaciones:
Red: Ethernet 802.11b / g Wi-Fi
Direccionamiento: IP estática o DHCP
Cifrado: WEP, WPA, WPA2/PSK
Conector LAN RJ45
Serial RS232
USB
Características de hardware
Ocho canales de acelerómetros.
Dos canales de AC.
Dos canales de DC.
Ocho entradas digitales.
Una entrada de sensor tacómetro.
Soporta WEP, WPA o WPA2/PSK de seguridad.
Medición de espectros, forma de onda y overall.
Hasta 32 kHz de ancho de banda.
IEEE 802.11b / g (WiFi)
Conexión de Red por cable RJ45
Hasta 25.600 líneas de resolución
Utiliza sensores con normas industriales.
Medidas simultáneas de vibración.
4 filtros de envolvente.
Gabinete robusto y compacto de fácil montaje
