MC5-HD Monitor de condición de máquinas.
Transmisor y Monitor de Vibración.

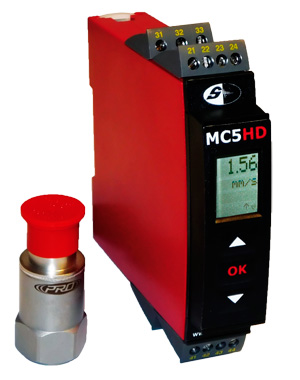

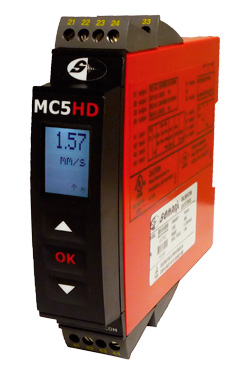

MC5-HD
Montaje Riel Din
Alta prestación y bajo costo
Salida de 4-20mA
Salida de tensión 0-10V
Doble salida de Relays (Alarma/Corte)
Indicador de falla de sensor
Indicador de nivel vibratorio on line
Indicador de nivel ascendente y descendente
Fácil programación
Alimentación universal CA o CC
Alimentación a 2 hilos > 16 V
Display LCD con 4 líneas.
Frente de display desmontable por seguridad.
Detección de cortocircuito.
Detección de error en sensor.

Aprobación Ex / I.S.:
FM, aplicable en Class I, Div. 2, Group A, B, C, D - Class I, Div. 2, Group IIC Zone 2

Aprobación marina:
Det Norske Veritas, Ships & Offshore Standard for Certification No. 2.4 Aprobación GOST R:

Descripción General:

El monitor MC5 permite medir vibraciones mecánicas, su salida de 4-20mA funciona como transmisor de señales para PLC’s o DCS. Con salidas adicionales de relays de precaución y emergencia lo convierten en un monitor de bajo costo y de gran utilidad dado su sencilla configuración, cuenta con un display en el frente donde muestra el nivel vibratorio en tiempo real, el estado de la vibración y medicines en forma on line y el estado de la relays.

Seteo de niveles de alarma:
Los dos seteos de niveles de alarmas (precaución y emergencia) permiten ajustar los umbrales mientras se realiza la medición. Al ser superados estos niveles por el valor medido, se activan las salidas de relays en forma independiente pudiendo controlar una alarma sonora o lumínica ademas de un contactor como segunda protección.

Funciones de relé:
Pueden ser seleccionadas 6 configuraciones diferentes de funciones de relé:

- Consigna: La unidad funciona como un sencillo amplificador con salida relé
- Ventana: El relé tiene una ventana que es definida mediante una consigna baja y un alta. En ambos extremos de la ventana el relé tiene el mismo estado.
- Función error: El relé es activado mediante el error en sensor.
- Alimentación: El relé está activado todo el tiempo que el módulo esté alimentado.
- Desconectado: El relé está desactivado.
- Retraso: pueden ser configurado tanto un retraso en la conexión como en la desconexión de ambos relés dentro del rango 0...3600 s.
- Histéresis: Puede ser configurada una histéresis entre el 0,1...25% del rango de entrada o entre 1 y 2999 cuentas.

Módulo de medición MC 5:
Entrada: Sensor de vibraciones tipo CTC PRO (sensor incluido)
Exactitud: 1%
Tipo de medición: RMS o 0-Pico
Variable: Aceleración o Velocidad
Rangos de medición: 0,5 - 1 - 2 IPS y 10 -20 mm/s
Salida: 4-20 mA proporcional a la escala.
Respuesta en Frecuencia: Aceleración 1Hz a 10.000 Hz - Velocidad 1Hz a 1000Hz y 3Hz a 2500Hz
Temp. Operación: -32°C a + 80°C
Humedad relativa: 0 - 95 % sin condensación.
Gabinete: Material ABS, Aislado
Material sensor: acero inoxidable 316L
Montaje del sensor: Rosca 1/4 28UNF
Conector de salida del sensor: 2 pines MIL-C-5015
Rango de temperatura del sensor: -50 a 121 ° C

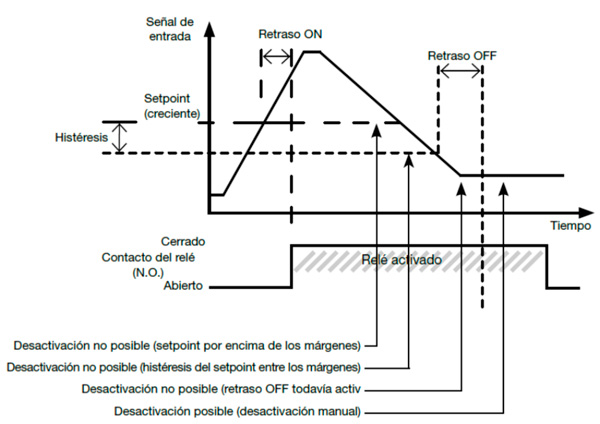

Representación gráfica de la función de activación del Setpoint

MC5-HD



MC5-HD

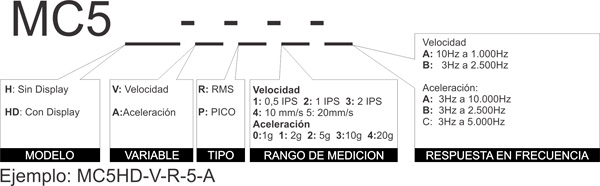

Configuraciones disponibles para ordenar:
MC5-HD
